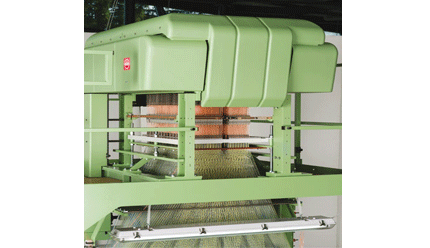

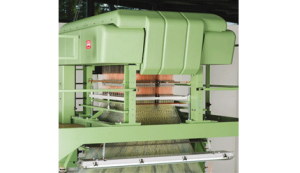

16 ila 20 Haziran 2014 tarihleri arasında Şanghay’da düzenlenen ITMA Asia kapsamında Jakob Müller AG yeni havajet etiket dokuma tezgahı MÜJET® MBJL6 modelini sergiledi. Dakikada 950 devir ve 1200 mm’lik çalışma eni ile bu makine kenar kesimli etiket, resim ve teknik dar dokumaların verimli üretimine olanak sağlamaktadır. Fuar’da bu tezgah, tafta kalitesinde, santimde 54,6 çözgü ipliği ile çalıştırıldı. Bildiğiniz Müller kalitesi ile sunduğumuz MÜJET® MBJL6 1/1380 sağlam ve az yer kaplayan yapısı ile en yüksek verimliliği sağlar. (Resim1) Kolay ve derli toplu konstrüksiyonu tüm önemli makine bileşenlerine ve kumanda birimlerine rahatlıkla erişiminiz için tasarlanmıştır. MÜJET® MBJL6, MBJL serisinin mekikli MÜGRIP® MBJ6 tezgahından da esinlenerek geliştirilen yeni modelidir.
YÜKSEK DOKUMA KALİTESİ İÇİN FONKSİYONEL BİLEŞENLER
Bir önceki modelden farklı olarak çalışma eni 1.200mm’ye çıkarılmıştır. Böylece 1.380mm dokuma tarak eni ve dakikada 950 devir ile önemli ölçüde daha yüksek etiket üretimine ulaşılabilmektedir. Ağızlık açılımı elektronik kumandalı SPE3 1536 tipi patentli kısa platin hareketli jakar makinesi ile gerçekleştirilmektedir. (Resim 2) Jakar makinesi doğrudan ana makine gövdesinin üstüne sabitlendiğinden, daha az yer kaplamaktadır. 3,65 m makine yüksekliği ve düşük makine ağırlığı diğer avantajlarıdır. 2,05 m x 4,25 m ebatlarındaki üretim alanı ile daha düşük hacimli binalarda yeni havajet dokuma tezgahı ile saat başına daha fazla etiket üretimi sağlanabilmektedir.
YÜKSEK VERİMLİLİK
Makinenin kolay programlanabilir olması, etiket üretimindeki büyük esneklik ve yeni ürüne kısa sü- rede hazırlanabilmenin yanı sıra düşük bakım gideri, yüksek verimliliği garanti etmektedir. Üretim esnasında çözgü ve atkı ipliklerinin hırpalanmadan işlenebilmesi yüksek devirlerde çalışmanıza olanak tanıdığından, azami verimlilik sağlanmaktadır. Bu tezgah MÜCAN Kumanda Sistemi ile donatılmıştır. C serisi MÜDATA dokunmatik ekranı ile çeşitli üretim koşulları kolaylıkla programlanabilmektedir. (Resim 3) Makine devri, VARISPEED sistemi ile her bir atkı için ayrı ayrı hızlı ve kolay bir şekilde ayarlanabilmektedir. Çözgü azami 800 mm çaplı çözgü levendi üzerinde hazırlanmaktadır. Servo motorlu kontrollü çözgü salma sisteminin kullanımı ile çözgü gerginliği hızlı ve kolay bir şekilde ayarlanabilmektedir.
ATKI BESLEME

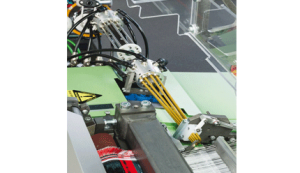

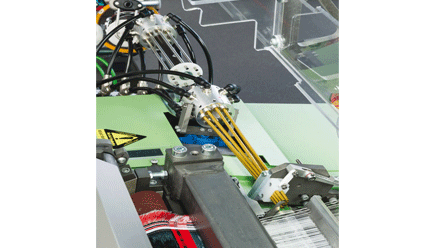

MÜJET® MBJL6 tezgahının atkı beslemesi alışılagelmiş anadüze, hızlandırma düzesi ve kılavuzlu düze ile gerçekleştirilmektedir. Ana düze 8 renk atkı ipliğinin kullanımı için tasarlanmıştır (Resim 4). Jakob Müller AG, ipliklerin atkı bobininden kullanımı için, kat ayrımı ve entegre atkı ipliği denetimine sahip ROJ Super Elf G2 atkı besleme sistemini tavsiye etmektedir. Atkı ipliklerinin atanma işlemi „yedek ve değişim“ fonksiyonundan ayarlanabilmektedir. Bireysel ayarlanabilen hava basıncının yanı sıra tutma hava akımı da ayrı ayrı açılıp kapatılabilmektedir. Böylece hava tüketimi asgari seviyede tutulabilmektedir. Kılavuzların optimize edilmiş konumlandırılması sayesinde atkı besleme sistemi daha da verimli çalışmaktadır. Basınçlı hava sistemi artık sağ ve sol taraflardaki kılavuzlu düzelerin bireysel ayarlanabildiği 2 hava devresi ile çalışmaktadır. Böylece atkı, dakikada 950 devir gibi yüksek devirde dahi, daha düzgün ve yıpranmadan iş- leme alınmaktadır. Hava tüketimi saatte 60 -75 m3 civarında (4 – 8 renk) ve yüklü hava hacmi saatte 80 m3 tür. Makine 800kPa (8bar) besleme basıncı gerektirir. Santimdeki atkı adedi VARIPICK ile tork motoru sayesinde hızlı ve kolay bir biçimde ayarlanabilmektedir. Bu elektronik kumandalı ürün çekme sistemi ile rapor içerisinde 18 ile 120 atkı/cm aralığında atkı renkleri ile çalışılabilir. Etiket dokuma sektöründe özel efektli etiketlere talep giderek artmaktadır, özellikle de yüksek kaliteli ürünlerin işaretlenmesinde kullanılacak olan türden mamullere. MÜJET® MBJL6 ile birçok değişik atkı malzemesi kullanılabilmektedir, örneğin PES tekstüre ve bükümsüz 30-250 dtex, güçlendirilmiş lureks ve diğer efekt iplikleri.
KESME SİSTEMİ
Etiketin önemli bir kalite kriteri de kenar kesimidir. Kesim elemanlarının değişken ısılarından kaynaklanan keskin kenarlı etiketler kullanıcıyı rahatsız eder ve çoğunlukla kullanıcılar tarafından kıyafetlerden kesilerek çıkartılırlar. MÜJET® MBJL6, TC2 Kesim sistemi ile donatılmıştır (Resim 5). Bu sistem ile, azami 120 kesim bıçağında sabit ısı sayesinde, değişmeyen kesim kalitesi sağlanmaktadır. 6 ila 8 mm genişliğinde dar etiketlerin üretiminde opsiyonel olarak ikinci bir kesim çubuğu eklenebilmektedir. Diğer bir seçenek ise, daha da yumu- şak kenar kesimi sağlayan kablosuz TVT2 Kesim Sistemi’dir. Yüksek kalitede etiket kenar kesimi için (Resim 6) Jakob Müller AG Ultrasonik Etiket Kesme Makinesi MÜSONIC2 yi sunmaktadır. Bu makine – ayrı bir aşamada – etiket dokuma tezgahında ön kesimi yapılmış ve sarılmış etiketleri istenilen geniş- likte ultrasonik yöntemle kesmektedir. Patentli kenar yoğunlaştırma ve kademesiz ayarlanabilen sıkıştırma kuvveti, kenar kesiminin hissedilir şekilde daha yumuşak olmasını sağlar. Daha kesim esnasında kenar kalitesi denetlenebilir.
ETİKET PROGRAMLAMA
Jakob Müller firmasının diğer etiket dokuma tezgahlarında olduğu gibi, MÜJET® MBJL6 tezgahı da MÜCAD Desen Tasarım Yazılımı ile programlanmaktadır. Bu Yazılımı Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Türkçe ve Çin dillerinde temin edebilirsiniz. Motif seçiminden sonra asıl desenleme aşaması başlar. Bu adımda desen işlenir, dokuma ürünün simulasyonu hazırlanır ve jakar makinesi için yazılım komutlarına dönüştürülür. Kullanım verimliliğini arttırmak için her tekstil ürünü için hazır tahar ve dokuma örnekleri kayıtlıdır. Her atkı bölümünde bağ ve alt bağ tanımlaması yapılabildiğinden ve isteğe göre bunların kuralları belirlenebildi- ğinden belirgin bir kalite artışı sağlamak mümkün. MÜCAD Baz İstasyonu çeşitli paketlerle geliştirilebilmektedir.
MÜCAD DIGICOLOR
Dijital dokuma yöntemi ile hazırlanan jakarlı dokumalar için geliştirilen ilave yazılımımızdır. Bu yazılım ile motifler gerçeğine uygun yüksek renk kalitesi ile hazırlanmaktadır. 5 ila 7 renk atkı kullanarak doğal renk efektleri sağlanmaktadır. MÜNUMBER-MASTER yazılım paketi ise her biri birbirinden ayrı, kopyalanması mümkün olmayan, bir birini takip eden sayılarla veya serbest seçilmiş sayılarla dokunmuş etiketlerin imalatı için hazırlanmıştır. Her bir veri daha desen aşamasında sanal bir etikete dönüştürülür. İlave bir opsiyon ile tarayıcılarla okunabilen barkodlar etikete eklenebilmektedir. DIGICOLAR yazılımı ile kombine edildiğinde yüksek çözünürlüklü, çok renkli resimler de dahil edilebilmektedir. MÜBARCODE, gö- rünür barkodlu etiketlerin üretimi için tasarlanmıştır. Bu program ile alışılmış birçok barkod, PDF 417 Kod sistemi, Data Matrix, QR kodu ve diğer kodlar oluşturularak etikete uygulanabilmektedir.
